ZOS网络广播系统4G覆盖-景区方案

编辑:   浏览:36373  时间:2020-07-01

一、系统概述

1.1、系统组成:

1)本广播系统以IP+4G为传输模式的广播系统。
2)前端采用IP传输模式,系统完全兼容的互联网和局域网,应用TCP/IP协议,无需另行布线,可利用现有的IP网络组建广播系统。
3)广播接收终端采用4G无线模式进行信号接收,4G信号、配置参数正常情况下,通电即可进行广播,无需另外布线,方便、简单、快捷。
4)本IP+4G广播系统由服务器统一广播管理,分控端便捷操作广播,手机app随心随地广播功能。
5)本IP+4G广播系统软件提供了广播发布、节目制作、设备管理、监测评估、系统管理等模块,完美的实现了行业内广播系统的所有功能。
6)云服务器集中管理云存储可实现互联网语音传输功能和云存储功能,满足客户网络音频应用。

1.2、系统设计依据:

本工程的设计过程和成果均必须符合中华人民共和国国家标准及有关的标准、规范、规程、图集。
在设计过程中,如果国家或有关部门颁布了新的技术标准或规范,则设计人应采用新的标准或规范进行设计。
l 甲方需求及相关图纸文件。
智能建筑设计标准(GB 50314-2015)
综合布线系统工程设计规范(GB 50311-2007)
厅堂扩声系统设计规范(GB 50371-2006)
建筑物电子信息系统防雷技术规范(GB 50343-2012)
建筑物防雷设计规范(GB 50057-2010)
信息系统安全等级保护基本要求(GB/T 22239-2008)
智能建筑弱电工程设计施工图集(GJBT 471)
会议电视系统工程设计规范(YD/T 5032-2005)
《河北省建筑标准设计图集》 12D 系列

1.3、系统总体设计要求:

由于**景区面积比较大,广播设计范围涉及到单元比较多覆盖面广,利用4G无线网络专网进行传输,支持跨网段传输和统一集中管理;
传输方面:音频传输距离无限延伸,实现分区广播和远程广播,音质可达到立体声和 CD 级,适合日常外语听力训练,每个发音都可以清晰可辨。
节目播放方面:各个区域要求既能同时播放同一节目,也能同时播放不同的节目。
功能方面:可独立控制每个分区播放不同的声音,不仅能够完全实现传统广播系统的基本功能,而且还具备音频自由点播、教师安排节目播放等功能;
1.本系统在集成传统广播系统的功能下还扩展了可视对讲的功能,系统还特别针对项目中的门禁系统、监控系统、报警系统等操作集成。通过标准协议接入视频监控的画面,实现了可视广播。通过设备自己带的I/O输出接口可远程控制门禁、灯光的开关等设备,实现远程操作的集成化应用。
2.管理中心操作系统支持嵌入式和windows双系统,运行的稳定性、操作性相比传统广播系统电脑上操作和桌面话筒的操作更加直观。
3.系统的对讲、监听、广播、报警系统采用”多级分控管理、统一指挥”的管理模式,系统具有终端———分控中心———指挥(管理)中心三级管理模式。其中指挥中心设置系统一级服务器,各分控中心设置对讲管理主机充当二级服务器,一级服务器和二级服务器都具备管理所有对讲、广播终端的功能,组建一套多级服务器管理的对讲、监听、广播、报警系统,确保任何一台服务器的瘫痪或者发生故障都不影响整个系统的运行,包括故障服务器管理的对讲终端。
4.统呼叫、报警、对讲的同时,向其他系统提供联动信号,并与视频监控系统实现联动。具有报警显示、记录、录音等功能。
具体功能要求如下:
定时播放广播信息,各种提示铃声,实现无人值守;
能播放 CD 机、收音机、卡座等音频
管理员在广播站或办公室即可对任意分区、全区进行远程讲话;
每个网络广播分区可同时播放不同音源;
指挥中心、分控中心能对各个设备进行点对点、分区或全部呼叫、广播
用户可以自己制作节目源;
可实现远程监视;
可实现与监控摄像头联动,当有紧急情况下可以直接调取监控摄像头画面;
全双向可视对讲:系统提供一键通话功能;呼叫接通后,立即以免提方式实现全双向视频通话,并且带回声消除的功能
声控布防、报警提示:当前端设备音频高于设定值时,自动弹出并提示当前报警设备的实时声音。
主机自动生成运行日志,为系统管理的顺利运行奠下了保障; 全数字化传输,支持服务器与分控直接传输节目;

二、系统功能特点

2.14G技术的优势特征

1.极强的信号传播能力
近年来,3G技术在我国通信市场中已经成熟,但其所能覆盖的面积有限,基本上无法实现全方位信号接收,很多情况下容易出现通信质量低下的现实问题。而4G技术则完美地解决了这一问题。它拥有极强的信号传播能力,在满足常规通信功能要求的同时,也能满足某些高图画质量要求的电视业务及视频会议功能要求。目前,国内的移动通信运营商所采用的是3G与4G混合服务的通信模式,在满足基本通信功能的基础上也为用户提供高质量数据信息交换服务,实现多媒体通信。
2.极快的传输速度
4G技术拥有较快的通信传输速度,这是因为它的网络频宽在2~8 GHz。这一数据相当于3G网络通信通用频宽的20倍左右。在上行速度方面,4G也能达到3G的20倍以上(20 MB/s)。从整体表现来看,4G技术的接入能力更强,这保证了它始终拥有较快的传输速度,规避了传统通信技术存在的速率缺陷劣势,如此速度环境下的4G通信也更流畅。
3.极高的智能化水平
4G技术是典型的高智能水平技术。它的高智能化主要体现在它的应用功能方面,比如它拥有自主选择和处理能力。举个例子,4G手机可时刻根据用户需求提供个性化定制服务,比如人们比较常用的地理位置定位。虽然该技术在3G网络上就已经有所体现,但4G技术支持下的地理位置定位则更精确、更快速,可为用户提供导航设备一般的定位系统服务,非常便利。
4.极灵活的通信方式
4G移动通信技术背景下的各种通信工具显然更灵活,通信方式种类更多,比如它就已经不再局限于传统语音通信模式,而是拥有全新的视频通信模式。这是对通信网络终端服务的完善过程。为了体现通信方式的灵活性,这种高智能化的通信模式随时随地都可以展开,不受时间、空间等环境的限制。基于这一功能,4G通信技术也将手机与多媒体平台及计算机电脑上的所有功能都串联起来,让手机用户仅仅依靠一只手机就能实现更多种类的通信方式应用,使得人们的社交活动变得更加高效率,社交内容也越来越丰富精彩。
5、兼容性好
要使4G通信尽快地被人们接受,不但考虑的它的功能强大外,还应该考虑到现有通信的基础,以便让更多的现有通信用户在投资最少的情况下就能很轻易地过渡到4G通信。
因此,从这个角度来看,未来的第四代移动通信系统应当具备全球漫游,接口开放,能跟多种网络互联,终端多样化以及能从第二代平稳过渡等特点。
6、提供增值服务
4G通信并不是从3G通信的基础上经过简单的升级而演变过来的,它们的核心建设技术根本就是不同的,3G移动通信系统主要是以CDMA为核心技术,而4G移动通信系统技术则以正交多任务分频技术(OFDM)最受瞩目,利用这种技术人们可以实现例如无线区域环路(WLL)、数字音讯广播(DAB)等方面的无线通信增值服务;不过考虑到与3G通信的过渡性,第四代移动通信系统不会在未来仅仅只采用OFDM一种技术,CDMA技术会在第四代移动通信系统中,与OFDM技术相互配合以便发挥出更大的作用,甚至未来的第四代移动通信系统也会有新的整合技术如OFDM/CDMA产生,前文所提到的数字音讯广播,其实它真正运用的技术是OFDM/FDMA的整合技术,同样是利用两种技术的结合。
因此未来以OFDM为核心技术的第四代移动通信系统,也会结合两项技术的优点,一部分会是以CDMA的延伸技术。
7、高质量通信
尽管第三代移动通信系统也能实现各种多媒体通信,为此未来的第四代移动通信系统也称为“多媒体移动通信。
第四代移动通信不仅仅是为了因应用户数的增加,更重要的是,必须要因应多媒体的传输需求,当然还包括通信品质的要求。总结来说,首先必须可以容纳市场庞大的用户数、改善现有通信品质不良,以及达到高速数据传输的要求。
8、频率效率高
相比第三代移动通信技术来说,第四代移动通信技术在开发研制过程中使用和引入许多功能强大的突破性技术,例如一些光纤通信产品公司为了进一步提高无线因特网的主干带宽宽度,引入了交换层级技术,这种技术能同时涵盖不同类型的通信接口,也就是说第四代主要是运用路由技术(Routing)为主的网络架构。
由于利用了几项不同的技术,所以无线频率的使用比第二代和第三代系统有效得多。
按照最乐观的情况估计,这种有效性可以让更多的人使用与以前相同数量的无线频谱做更多的事情,而且做这些事情的时候速度相当快。研究人员说,下载速率有可能达到5Mbps到10Mbps。

2.2IP+4G网络广播系统优势:

2.2.1 IP+4G网络广播卖点


1)无需独立另外组建网络,可与云视频监控网络、云计算机网络、等多系统共网,减少施工成本。
2)采用基于4G网络扩展架构,系统升级非常简单,只需增加网络适配器【4G功放、4G音柱】设备接入网络,通过服务器的配置即可轻松扩展;
3)应急广播发布软件支持对模拟音频进行采样、MP3编码、TS编码后并推送到网络中。
支持对多路音源进行切换,对下级管理设备的控制功能,如开关机,音量设置等操作;
4)具有节目单预约播放功能,可按单次或按天、星期、月编程播出流程,自动打开终端实现无人值守预约播出。
5)有3G/4G信号的地方就可以使用,控制距离无限远,可远程电脑控制及手机APP控制,可文字转语音功能。
6)产品应用范围广,可用于村村通大喇叭工程、山洪预警、河道管理、森林防火、智慧城市、公路管理等远距离无线应急广播系统中,
7)可提供样机测试,可依据客户需求定制。
8)终端为一体化壁挂或抱箍设计,精致美观,工艺考究,安装方便。
9)功率输出可选,音质细腻,功率强劲。
10)具备用户管理,日志管理、群组管理、设备定位、设备管理提供人机交互界面实现设备控制、播控管理、节目单管理、系统管理等。后台业务,实现通讯控制、节目播出、数据流传输等功能。

2.2.2 IP+4G网络广播相对于传统广播的优点。

1)传输数字化:全程数字化提供高保真音质,
2)终端个性化:基于IP+4G数据网络,每个语音终端都有独立的IP,完全实现点对点的个性化节目。
3)管理网络化:节目制作与编排、领导讲话、节目定时播放都可以通过网络远程操作。

2.2.3 IP+4G网络广播相对于智能多路广播的优点

1)节目路数更多(无限制):每一个语音终端都有独立的IP地址,控制更准确(模
拟广播采用485或CAN总线控制,超过32个终端就会乱码),声音路数更多(数字广播路数和终端数量一样多)。
2)解决串音:解决模拟多路广播串音问题。智能多路广播系统控制虽然采用计算机,但是声音传输还是模拟的,多路音频线接到一个终端接线盒,串音隔离成为了一个很难解决的现实问题。纯数字广播是以数据包的方式传送,不会出现串音。

2.2.4 IP+4G网络广播在工程建设维护量小、工程简单。

1)工程简单:IP网络广播对于网已经建设到普通的,只需要增加服务器与安装终端即可。如果没有铺设网线,数据网络的工程量也相对简单,只需要铺设网线即可。一旦建设,广播系统与计算机网络系统可以共用,减少多网重复建设。
2)维护量小:网络广播在物理上与网共用,所以并不在网维护之外增加额外的维护工作。在应用上,系统可设置独立网段与计算机系统分隔,各语音终端嵌入式系统程序固化,不会受到病毒感染。系统整体稳定可靠,维护工作简单易行。

2.3IP+4G网络广播特性:

1.支持跨网关远程传输和集中控制2.任意/无限分区,同一时间不同区域可播放不同内容3.功能强大的管理软件,满足全功能的实时广播控制和系统管理4.多任务预设管理模式,实现全天候无人值守5.可以随时监测到每个终端工作状态,维护上非常便捷6.嵌入式结构的硬件终端,稳定可靠,无惧病毒攻击7.支持7X24小时连续工作(待机功耗≤1W),随时进行应急广播8.系统直接嵌入IP网络,无需重复大量布线。
1、设备集成一体:设备集成解码、功放、4G网络于一体,室外防水防尘,只要一张流量卡,联通/移动/全网通均可,标配2*50W功率输出,可订制大功率输出。
2、自动检测:内有ICMP检测和硬件看门狗设计,掉线自动重连,保证设备一直在线。工业级标准设计,通过电磁兼容性EMC测试,稳定可靠。TCP/IP网络协议作为通讯协议与广播服务器进行连接通讯。
3、采用先进音频处理技术:所有终端设备均采用硬件回声消除技术,能够很好的抵消回声和抑制噪声,使广播音质更加清晰。
4、语音采样率:支持PCM、AAC、G711音频编码格式;支持MP3、WAV文件格式;支持8K-48K采样率,32K-768K码率传输;在语音方面的突破,支撑系统应用于全双视频语音通话、多方可视会议。
5、安全通话:系统对语音编码进行过加密处理,防止窃听。
6、持国标与先进标准协议:支持标准协议如onvif协议、SIP协议、GB28181协议,提供标准接口,便于平台子系统之间数据共享;可单独接入VOIP电话系统(支持主流IP-PBX),可与IP可视话机实现音视频通话。
7、持星光功能与高清视频分辨率:视频支持H.264、H.265编码格式,支持CIF、D1、720P、1080P多种分辨率;支持星光级夜视和宽动态、强光抑制、弱光补偿功能,在夜晚和逆光的情况下也能清晰辨别人脸;支持实时画面时间和标题叠加设置,可在画面上叠加视频分辨率、码率、时间、标题内容等信息。
8、成能力强:可在项目中集成门禁系统、视频监控系统、报警系统、LED显示系统、楼宇对讲系统等;突破传统广播与对讲系统割离与封闭的弊端,实现跨系统之间联动,包含视频与广播联动、远程控制门禁、远程控制灯光开关等。
9、据共享:通过标准协议与SDK可与雪亮工程平台、平安城市平台、警用平台、智慧社区平台、智慧城市平台实现数据共享。
10、统扩容方便:只需在IP能网络覆盖的地方将IP对讲终端接入即可实现扩容
11、键报警与联动:终端设备的一键求助按钮,可联动多级管理中心110接警中心;管理中心可获得多种报警源,接收终端报警、支持移动侦测报警、IO触发报警,而且支持智能分析阀值报警(如喧哗报警)、星光摄像机夜间识别监测报警;具有报警显示、记录、录音等功能.
12、全双向可视对讲:系统提供一键通话功能;呼叫接通后,立即以免提方式实现全双向视频通话,并且带回声消除的功能;具体功能包括监听、插话功能,多方会议功能、托管模式、呼叫转移、状态监控等。
13、多种广播应用:支持UDP、TCP、组播三种广播传输协议,能针对不同场景设置不同的广播传输方式。通过广播加强安防教育、宣传安防防范知识,对预测到的不安全因素进行警示,起到防范作用,有效降低危险发生概率;支持多种广播应用,包含:全区广播、分区广播、定时广播、消防广播。
14、支持本地存储与网络存储:可在系统平台中根据实际需要配置本地、网络存储策略(存储方式、存储时间、存储条件等);支持主流厂家NVR存储功能,终端可将音视频数据直接存储在海康、大华、科达、宇视等主流厂家NVR中。支持全时存储定时存储。音视频可同时存储;支持报警图片抓拍功能,能抓拍报警时间段内1-60秒的画面图片并存储。系统对所有终端的录音、录像集中存储在管理服务器中,把终端的音视频与管理中心对讲的音频文件合成1个MP4文件存储,用户可使用呼叫工作站或PC客户端随时调取。
15、级管理:系统采用“多级分控管理、统一指挥”的管理模式,便于多级单位各司其职。系统具有终端—分控中心—指挥中心(管理中心)三级管理模式。其中指挥中心设置一级服务器,各分控中心设置二级服务器,一级服务器和二级服务器都具备管理所辖终端的功能,确保任何单点故障都不影响整个系统的运行,包括故障服务器管理的终端。所有设备终端云平台注册,方便、快捷。
16、客户端与APP:一端操控全局,用户在一个客户端上,即可操控系统所有前端,实用价值与用户体验大大提升;指挥中心、分控中心能对各个设备进行点对点、分区或全部呼叫、广播;手机APP用户只要登录平台即可进行远程可视对讲、远程采播、远程音乐播放等控制.
17、按需部署:根据不同场所对音频、视频、广播、报警不同需求,配置适合的产品;一方面保证实用,另一方面保证性价比最优;设备包含IP语音对讲报警、IP可视语音对讲报警、IP可视语音对讲广播报警以及基础拾音器(模拟、网络)系列产品。
18、存储:可实现互联网语音传输功能和云存储功能,满足客户网络音频应用。
19、可视化显示:可对40分割画面音频点击后实时监听,每个分割画面采取声波的方式显示,分割窗口可显示实时分贝参数,单击后可设置前端设备增益、报警分贝、录音方式和时间等参数。
20、声控布防、报警提示:当前端设备音频高于设定值时,自动弹出并提示当前报警设备的实时声音。
21、融合视频支持海康、大华等视频获取并与我们的音频实现合成存储。
22、设备自动巡:系统可对终端自动巡检,实时对系统设备运行情况进行轮巡检测,提高维护效率,降低设备维护成本。
23、客户端自动升级通过客户端自动升级技术可以有效解决大量主机同步升级的问题。

2.4IP+4G网络广播功能:

1. 高清可视对讲
支持1080P分辨率高音质可视通话,支持星光级别摄像机,在光线极弱的条件下,仍能清楚的识别通话人面部。
2. 音视频多级存储
终端对讲设备不仅可以本地存储、中心存储,还可以与NVR等存储设备对接,实现24小时录音录像网络存储,可长期保存关键重要数据,提供音视频同步共享数据。
3. 一键报警
一键(单按键或双按键)呼叫模式可指定呼叫目标,可中心报警,可拨打110。
4. 全双向视频免提通话
呼叫接通后,立即以免提方式进行全双工,并且带回声消除的通话。
5. 远程巡查(巡课、巡检)
用户可通过管理主机、移动APP远程启动终端音、视频,对现场情况进行巡查;便于远程抽检工作、远程指导、应急指挥。
6. 监听、插话
高级别主机可对通话中的低级别主机、终端进行监听、插话。
7. 多方视频通话
主机与终端之间的语音会议、主机与主机之间的可视会议。
8. 呼叫转移
当终端呼叫主机时,主机不能正常响应,可根据条件设置呼叫转移:占线转移、掉线转移、无响应转移、按时段转移等。
9. 公共广播
全区广播,管理主机可对所管理的终端设备进行全区MP3文件广播、喊话广播、外接音源广播;分区广播,管理主机可对所管理的终端设备分区进行MP3文件广播、喊话广播;定时广播,管理主机具有定时广播功能;在案件频发时期,灾害、应急事件多发期,可定时自动进行语音播放、信息提醒、知识宣导; 消防广播,管理主机可用MP3文件作消防报警语音,消防报警时,自动强切到最大音量;异常行为广播,视频广播终端带有智能分析功能,当所在区域发生有移动侦测报警、红外报警、遮挡报警时,终端会自动播放事先设定好的声音文件,并通知监控中心人员对前端异常情况进行处置。
10. 智能值守
通过终端设备智能识别(喧哗报警、智能语音分析)功能,实现无人值守(夜间、偏僻路段),一但监测到异常声音(如过大、呼喊、求助)自动报警到辖区(网格)管理主机,系统会自动播放驱散、警告广播,责任人可及时获取报警信息,并对此进行甄别、处置。
11. 远程控制
系统可通过远程控制开门、开灯、LED屏幕,也可实现其他带有IO接口设备或RS-485接口设备远程控制。
12. 移动管理(APP)
领导与管理者可通过手机APP实现各级别的移动管理:获得前端报警信息,启动前端现场音视频监控,可对前端的现场情况进行巡查(音视频与周边环境),可远程移动控制现场的广播、对讲与喊话,进行处置,可与平台其他主机进行实时互动与信息上报。
13. 报警联动
当有报警信息发生时,按照事前设置,报警信息可联动各级中心不同管理主机,会自动弹出报警信息画面;各级中心第一时间接收警情
14. 视频联动
系统可对所有终端设置关联视频,当终端有请求、报警信号时,可关联相关视频进行音视频同步。
15. 电子地图联动
当报警发生时,通过电子地图定位能够快速、及时、准确地提醒值班人员哪个区域发生警情,方便值班人员更快做出处置安排;可启动双向可视语音对讲,播放应急、救援广播;通知相关联动部门(应急办、110中心等);快速组建临时简易视频会议,多部门协商。
16. 循环监听监视
主机可任意选定终端分机进行监听、监视或对所有终端分机进行循环监听、监视,每路停留时长可设置。
17. 三色门灯状态提示
当发生紧急呼叫时,可配置三色门灯进行状态提醒,不同状态不同颜色,利于用户及时了解情况,快速定位呼叫目标。
18. 状态提示
管理主机与中心服务器屏幕上可直观显示辖区内所有终端实时在线状态、工作状态,方便调试、检修和维护;每路按键可添加网点位置描述信息,便于管理及操作使用。

2.54G技术在现代广播中的应用:

4G技术带领着人类进入到了通讯的全新时代,将该项技术应用到广播电视、村村通应急广播领域,对于广播电视的发展,具有重要意义。本文首先对4G技术的特征和优势进行了简要论述;其次,分析了4G技术在广播电视、村村通应急广播中的应用策略。
随着我国国民经济的发展以及科学技术水平的提升,通讯科学技术的发展,推动了广播电视产业的进步。在此过程中,4G技术的合理化应用,对于广播电视产业、村村通应急广播、山洪预警广播规划与建设,具有极为重要的意义。
  为了实现4G技术与广播电视媒体的全面融合,相关领域的工作人员,可以在积极发展和提升4G技术水平的同时,积极地争取国家政策性支持。4G技术在发展的过程中,不仅需要对技术进行优化和改良,同时还需要对复杂产业关系进行处理,实现三网融合推进。因此,在此环节中,需要对沟通问题和壁垒问题进行解决。如果能够获得国家的鼓励性和扶持性政策支持,能够为4G技术的发展创造良好的技术空间,从根本上解决技术对接的问题,提高4G技术在广播电视产业、村村通应急广播、山洪预警广播领域甚至是其他领域中的应用问题。
  在获取了政策性支持之后,还可以对4G技术的体制进行创新。4G技术的融合发展,4G技术的发展充分地强调了网络化进程,并且实现了数字网络技术的全面覆盖。例如,通过对4G技术的机制进行创新,能够构建出更加完善和全民的视听互动平台,打造出更能适应4G技术发展的专业技术团队,以人才的专业性,推动4G技术的发展,实现技术与产业的完美融合。
  4G技术的诞生是我国现代化科学技术发展的重要产物。在现代社会持续不断发展的进程中,该项技术的时代性特征将会越发明显,并且会作为一种覆盖面极广与涉猎范围较大的科学技术,推动我国各个领域的现代化建设和发展。对此,相关领域的工作人员,要积极争取国家政策性的支持,并不断地实现4G技术应用模式和应用体制的创新,并通过系统测试的方式,提高4G技术的应用效率。

三、系统连接图以及布局说明

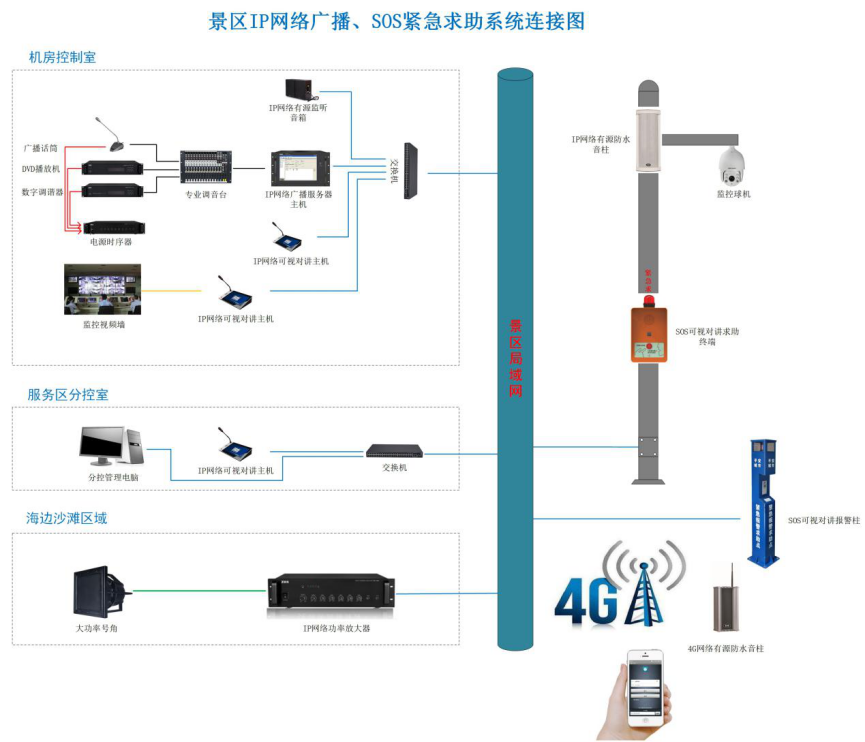

3.1、系统结构图



3.2、系统布局

本系统采用三级结构,总控室,广播分区(可设置分控中心管理)根据景区实际情况需求设置一个总控制中心,多个广播点分控。
1、 4G室外IP网络有源音柱:146台(可任意组合设置分区)
2、 SOS可视求助终端15台(支持绑定监控摄像头实现监控联动)


四、核心产品介绍

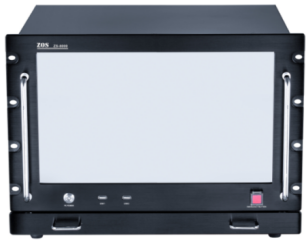

4.1音视频服务器主机



IP网络广播系统软件运行载体,是网络广播系统管理控制中心;
安装在主控室, 对整套广播系统进行实时有效的管理;
采用工业级工控机机箱设计,采用钢结构,有较高的防磁、防尘、防冲击的能力;
采用17英寸工业级加固触摸屏,简单易用的触摸屏操控,带抽拉式鼠标键盘;
支持专用百兆网传输,可同时传输上百套节目源;
工业级主板设计,处理运行速度更快,性能更胜一筹,适用于长时间运行;
安装系统控制软件组成系统的管理控制中心,完成对广播系统各路音源,电源管理器,报警方式,分区,终端的配置,软件界面操作直观,可直接进行对各个分区,各个终端的音源选择和手动广播;
内置PC播放器,能自动或手动播放多种音频格式文件,具有同步广播,分区广播,终端广播,设备控制,终端控制,编辑程序,下载程序等功能;
屏幕尺寸:17英寸;
操控方式:1920*1024分辨率液晶,电阻式(四线)触摸屏;
工作环境:环境温度:5-40℃,相对湿度:≥75%
主板:X86架构;
标准接口:4路后置USB接口,2路前置USB接口,6×串口,1×VGA4路电源管理,1键消防紧急按键
音频接口:4路话筒输入,带48V幻象电源,2路线路输入,2路线路输出,4编组输出;
硬盘:128G固态硬盘;
内存:DDR3 1600MHz 4G(因产品升级,容量不断增加)
网卡:千兆网卡;
CPU:双核四线程CPU
系统音频信号信噪比:LINE:70dB,MIC:60dB
系统音频信号失真度:1KHz<0.5%
系统音频信号标准输入电平:LINE:300mV,MIC:5mV
系统音频信号标准输出电平:0dBV
自身耗电量:AC 220V/50Hz/300W
软件操作平台:Windows XP/2000/2003/7
尺寸:484×358×352mm
重量:22 kg

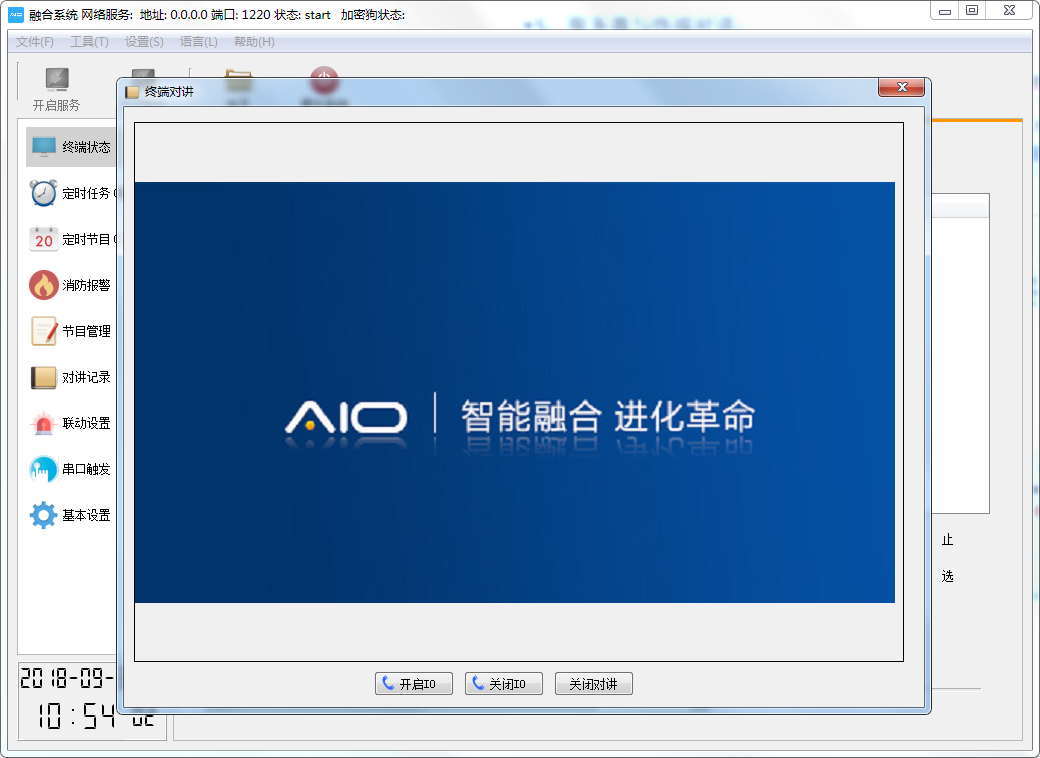

4.2 IP网络可视对讲云服务器平台软件


1、高清可视对讲:支持1080P分辨率高音质可视通话,支持星光级别摄像机,在光线极弱的条件下,仍能清楚的识别通话人面部;
2、音视频多级存储:终端对讲设备不仅可以本地存储、中心存储,还可以与NVR等存储设备对接,实现24小时录音录像网络存储,可长期保存关键重要数据,提供音视频同步共享数据;
3、全双向视频免提通话:呼叫接通后,立即以免提方式进行全双工,并且带回声消除的通话;
4、远程巡查(巡课、巡检):用户可通过管理主机、移动APP远程启动终端音、视频,对现场情况进行巡查;便于远程抽检工作、远程指导、应急指挥;
5、监听、插话:高级别主机可对通话中的低级别主机、终端进行监听、插话;
6、多方视频通话:主机与终端之间的语音会议、主机与主机之间的可视会议;
7、呼叫转移:当终端呼叫主机时,主机不能正常响应,可根据条件设置呼叫转移:占线转移、掉线转移、无响应转移、按时段转移等;
8、公共广播:全区广播,管理主机可对所管理的终端设备进行全区MP3文件广播、喊话广播、外接音源广播;分区广播;
9、定时广播:可定时自动进行语音播放、信息提醒、知识宣导; 消防广播;
10、智能值守:通过终端设备智能识别(喧哗报警、智能语音分析)功能,实现无人值守(夜间、偏僻路段),一但监测到异常声音(如过大、呼喊、求助)自动报警到辖区(网格)管理主机,系统会自动播放驱散、警告广播,责任人可及时获取报警信息,并对此进行甄别、处置;
11、远程控制:系统可通过远程控制开门、开灯、LED屏幕,也可实现其他带有IO接口设备或RS-485接口设备远程控制;
12、移动管理(APP):领导与管理者可通过手机APP实现各级别的移动管理:获得前端报警信息,启动前端现场音视频监控,可对前端的现场情况进行巡查(音视频与周边环境),可远程移动控制现场的广播、对讲与喊话,进行处置,可与平台其他主机进行实时互动与信息上报;
13、报警联动:当有报警信息发生时,按照事前设置,报警信息可联动各级中心不同管理主机,会自动弹出报警信息画面;各级中心第一时间接收警情;
14、视频联动:系统可对所有终端设置关联视频,当终端有请求、报警信号时,可关联相关视频进行音视频同步;
15、电子地图联动:当报警发生时,通过电子地图定位能够快速、及时、准确地提醒值班人员哪个区域发生警情,方便值班人员更快做出处置安排;可启动双向可视语音对讲,播放应急、救援广播;通知相关联动部门(应急办、110中心等);快速组建临时简易视频会议,多部门协商;
16、循环监听监视:主机可任意选定终端分机进行监听、监视或对所有终端分机进行循环监听、监视,每路停留时长可设置;
17、三色门灯状态提示:当发生紧急呼叫时,可配置三色门灯进行状态提醒,不同状态不同颜色,利于用户及时了解情况,快速定位呼叫目标;
18、状态提示:管理主机与中心服务器屏幕上可直观显示辖区内所有终端实时在线状态、工作状态,方便调试、检修和维护;每路按键可添加网点位置描述信息,便于管理及操作使用。

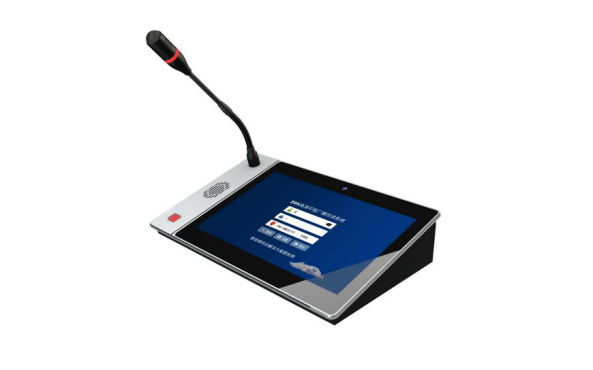

4.3 IP网络可视对讲平台



专业寻呼主机外形,桌面式设计,采用10.1寸高清IPS屏幕,分辨率1280*720,全虚拟按键加实体按键,外形美观大方;
采用工业级4核嵌入式CPU芯片1G内存,保证系统的整体稳定性;
远程管理所有辖区内对讲终端,可监控在线、工作状态和异常状态,远程设置对讲终端相关参数等功能;
内置3W扬声器,可实现远程双向可视对讲、监听、监视、全区分区广播、定时播放背景音乐;
内置 SD 卡,可将 SD 卡或点播的 MP3 文件作为音源广播给其他终端;
内置200万摄像头,在会议和通话的过程中能展现出精美的画质支持采用H.264、H265编码;
兼容标准SIP协议,可单独接入VOIP电话系统(支持主流IP-PBX);
支持音视频多方通话;
支持环境监听监视、循环监测查看终端状态;
支持1个HDMI、1个USB;
远程回放下载所有对讲终端通话录音录像;
支持有线和WiFi网络接入,支持跨网段和跨路由.

4.5 室外IP网络有源音柱


一体化壁挂式设计,整合网络音频解码,数字功放及音箱
兼容路由器、交换机、网桥网关、Modem、Internet、2G、3G、4G、组播、单播等任意网络结构
采用高速工业级双核(ARM+DSP)芯片,启动时间≤1秒
有以太网口的地方即可接入,支持跨网段和跨路由
内置60W数字功率放大器,2*6.5寸低音+2寸高音喇叭单元,音质达到CD级
可选配DV12V供电,以满足监控电源、户外太阳能蓄电池供电需求
可与海康威视、大华等国内知名监控品牌视频联动
灵敏度:92dB,频率响应:150-15000HZ,尺寸:230*185*622。

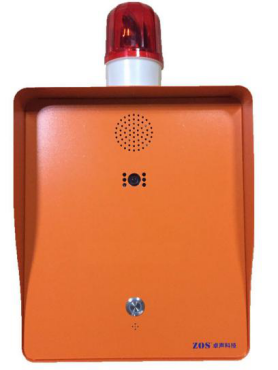

4.6 SOS室外可视对讲终端


全金属外壳,户外防风雨,坚固耐用,造型独特醒目,易于识别;
单键呼叫可通过软件指定呼叫目标,双向对讲广播喊话
终端内置扬声器和话筒眯头,免提通话和接收广播
带声光警示灯,可由监控中心控制其闪烁,可内置200万摄像头
内置60W数字功放模块,可外接音柱或号角(8欧定阻)
有以太网口的地方即可接入,跨网段和跨路由
采用数字音频处理技术,回音抑制,可实现高清晰的视频语音
公共广播功能,可定时打铃、分组、全局播放背景音乐
传输距离无限延伸,有网络的地方就可以实现对讲,构筑更广阔范围的信息通讯系统
采用数字音频处理技术,回音抑制,可实现高清晰的视频语音

4.7 4GIP网络有源音柱



自适应接收4G信号,解析上级下发的控制命令,支持移动,联通,电信卡;
专业室外一体化壁挂式网络音频解码音柱,内置网络解码模块、数字立体声定阻功率放大器和扬声器;
产品概述:
一体化壁挂式设计,铸铝音柱,精致美观,工艺考究,做工精湛;
IP网络音频解码、功放、音箱于一体,音频采用硬解码形式,集成IP网络硬件
解码模块,可接收来自服务器远程传送的音乐进行实时播放,同时能接收单向广播呼叫功能;
采用高速工业级双核(ARM+DSP)芯片,启动时间≤1秒;
内置功率放大器,输出功率:40W,音质达到CD级;
具有1路RJ45 10/100M网络接口,直接接入网络即可使用;
能通过IP网络广播软件对音量进行远程任意调节;
内置4个4寸低音+1个高音喇叭单元,音质清晰;
内置线路板采用金属固定,防水、防潮,安全可靠。
内置喇叭采用防火阻燃酸碱防水PVC塑胶板固定,真正实现防雨、防晒。
有以太网口的地方即可接入,支持跨网段和跨路由。
外观尺寸:850*151*125mm(长*宽*厚)

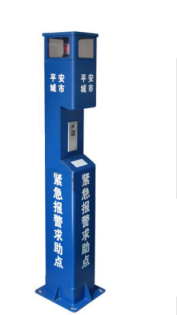

4.7 IP网络紧急求助报警柱



全金属外壳,户外防风雨,坚固耐用,造型独特醒目,易于识别;
单键呼叫,可通过软件指定呼叫目标,双向对讲广播喊;
终端内置扬声器和话筒眯头,免提通话和接收广播;
带声光警示灯,可由监控中心控制其闪烁,可内置720P摄像头;
可选配60W数字功放模块,可外接音柱或号角(8欧定阻);
有以太网口的地方即可接入,跨网段和跨路由;
公共广播功能,可定时打铃、分组、全局播放背景音乐;
传输距离无限延伸,有网络的地方就可以实现对讲,构筑更广阔范围的信息通讯系统;
用数字音频处理技术,回音抑制,可实现高清晰的视频语音;
保密通话,专用音频编码格式, 带加密处理, 防止窃听。

五、厂家实力介绍

5.1 公司介绍

广州卓声电子科技有限公司成立于2015年,主要从事公共广播、会议系统的研发及生产,是一家集研发、生产、销售为一体的综合性企业。公司位于经济繁荣,物流发达的广东省广州市,是国内大型公共广播、会议系统OEM工厂的直属品牌部。工厂从事公共广播、会议系统的研发生产多年,为国内数十个公共广播、会议系统品牌提供OEM服务,业内口碑优良,积累了大量的优质客户。
   公司的核心产品为IP网络广播与IP网络求助对讲系统,产品实现了音频的数字化、网络化传输,解决了音频传输的距离限制及单项传输的限制,为大型跨区域音频传输项目的实现提供了基础条件,如:村村响项目、天网工程、雪亮工程、智慧城市、智慧景区、连锁店广播、大型校园广播等。
工厂成立前期,只对业内各品牌提供OEM服务,应各品牌的要求进行研发、生产,同时也为各品牌提供技术支持。期间积累了大量的市场需求信息,不断对产品进行完善与升级。在品牌部成立之前,由于不直接对接工程商客户,常规的问题解决方式是:使用方产生问题→联系工程商→联系OEM客户→联系我方技术支持,这种解决问题的方式无疑降低了问题解决的时效性。2015年6月,公司成立了直接为工程商、经销商服务的,与工厂共用研发、生产及技术支持的品牌部:广州卓声电子科技有限公司,品牌ZOS。
  ZOS服务理念:为客户提供更专业、更高效的解决方案。
  ZOS品牌定位:高质量、高服务、高性价比。
  ZOS经营范围:IP网络广播系统、IP网络求助对讲系统、IP网络可视对讲系统、智能模拟广播系统、会议系统。
  ZOS运用范围:学校、景区、监狱、银行、村村响广播、公园、监狱、机场、车站、地铁站、码头、机关单位、运动场馆、会展中心、医院、酒店、宾馆、大厦、工厂、发电厂、礼堂、办公大楼、百货公司、超市、购物中心、商业街、会议中心、生活小区、娱乐城、电影院、咖啡厅、酒吧、歌舞厅、宴会厅、KTV、休闲会所等等各类大小型公共场所。
  公司秉承客户第一,服务至上的宗旨不断创新,为客户创造价值,热切期待与广大工程商、经销商、代理商及各界朋友合作、共同发展!

5.2 公司资质认证





5.3 公司近期案例

政府工程
四川省资阳市雪亮工程IP网络可视对讲系统
中国中铁大桥局IP网络可视对讲系统
沪通长江大桥IP网络广播系统
广西钦州会场IP网络远程可视对讲会议系统(十九大远程广播会议)
江苏省丁山监狱IP网络广播系统
浙江省十里坪监狱广播系统
天津港焦炭码头有限公司IP网络广播系统
江苏淮北船闸IP网络广播系统
河南京港澳高速公路IP网络广播系统
山东济宁段高速公路IP网络广播
唐山市环保局丰南区分局生态指挥中心服务采购项目
邢台市柏乡县村村通项目
新宁公安局IP网络广播系统
江西永修县公安局IP网络广播
邵阳新宁县公安局IP网络广播系统
北京某部队IP网络广播系统
甘肃靖远某部队IP网络广播系统
教育
邢台南和一中高考考点项目
邢台七中IP网络广播系统
武汉猇亭区教育局校园广播系统IP网络广播
河南驻马店遂平高中考英语听力IP网络广播系统
赣州进贤一高考IP网络广播系统
赣州师范高等专科学院高考IP网络广播系统
赣州西山教育学校IP网络广播系统
赣州龙南杨村中学高考IP网络广播系统
赣州龙南二中高考IP网络广播系统
赣州龙南三中高考IP网络广播系统
于都思源学校IP网络广播系统
赣州崇义县思源学校IP网络广播系统
内蒙古乌兰浩特第十三中学高考英语听力IP网络广播系统
内蒙古乌兰浩特第十五中学高考IP网络广播
四川甘洛县名族中学高考IP网络广播系统
四川木里县名族学院高考IP网络广播系统
四川美姑县名族中学高考IP网络广播系统
钦州十三中学校IP网络广播系统
保定市白沟博文中学高考IP网络广播系统
河北秦皇岛金山中学高考IP网络广播
秦皇岛市第二中学高考IP网络广播
陕西渭南中学高考IP网络广播
衡阳市第十七中学广播系统
嘉树中学IP网络广播系统
福州屏东中学IP网络广播系统
邵阳芙蓉小学新校区
永州江华县博雅中学
邵阳新航初级中学
石家庄赵县李家中心小学IP网络广播
霍城县江阴小学广播系统
赣州站前小学IP网络广播系统
宁乡莲花小学IP网络广播系统
广州上义中心小学智能广播
石家庄北高营小学IP网络广播
陕西西安春临小学IP网络广播
赣州站前小学IP网络广播系统
衫仙中学智能广播系统
景区
福建武夷山景区城村汉城遗址IP网络广播系统SOS求助对讲系统
江西萍乡武功山5A级风景区IP网络广播系统SOS求助对讲系统
江西永修县东浒山寨风景区IP网络广播系统
杭州径山景区IP网络广播求助对讲系统
泰顺廊桥-氡泉旅游度假区IP网络广播、会议系统、SOS紧急求助对讲系统
重庆花田溪谷IP网络可视对讲系统
酒店医院
重庆宽仁医院IP网络广播系统
邢台市第三医院IP网络广播
吉首厚驿酒店IP网络广播系统
赣州市红人酒店IP网络广播系统
赣州市儿童福利院IP网络广播系统
赣州白云酒店IP网络广播系统
江西抚州市保育院广播系统
沧州妇幼保健医院广播系统
沧州中西医院广播系统
工厂
浙江人人集团有限公司厂区IP网络广播系统
河南信阳圆创磁电科技IP网络广播
邵阳新邵纺织厂IP网络广播系统
其他
巴中市恩阳机场公安局会议室
安顺市合力城会议系统
六盘水市未来之城会议系统
佛山南堤湾一期IP网络广播系统
江西上饶万年影院智能广播
江西省靖安县潦河北路罗湾水电厂智能广播

六、售后服务

6.1广播系统现场施工及组织管理要求

1、针对本广播系统工程的电源功率计算
2、广播部分的电源是采用消防电源,同时另外加一台备用电源。
3、项目安装主管( 人 )
4、项目技术主管( 人 )
5、施工小组( 组 )
(1) 劳动力安排
技术人员
布线技工
调试工程师
(2)管理人员职责
2.1项目安装主管职责:
对整个工程项目全面负责
协调工程项目的外部关系
负责施工项目的组织机构和各项管理制度
对工程和系统方案可行性负责
负责设备技术选型
负责现场设备安装;及时解决施工现场遇到的技术难题
2.2 项目技术主管职责:
在项目主管授权的范围内协助项目主管工作
做好施工前技术及施工现场等各项准备工作,做好各级技术交底,编制有关文件,
如施工方案、技术措施等
整理竣工资料,并做好资料评审归档工作
及时解决施工现场急需设备和材料;防止不合格产品进入施工现场

6.2、广播系统安装、调试与验收

1、按照施工图和合同要求,安装配合施工要与相关部门配合,以保证工期。
2、保证安装质量,不返工、少返工、做一件成一件,严格执行质量创优措施。
3、设备安装调试由本公司技术人员指导工程人员进行安装和调试。
4、货物到达后,在本公司和买方人员监督下,由买方人员清点货物,并检查货物的外观。
5、设备调试所需的工具、仪表由本公司提供。
6、本公司工程师在现场安装其设备时,保证遵守甲方的规定以及有关的保密制度。线材及配件等均为预估,待工程结束后按实结算。
7、要求控制室应设置保护接地和工作接地,单独设置专用接地装置时,接地电阻不大于4 欧姆,音频设备的电路工作接地点,如传声器输出屏蔽线接地,功放输出变压器接地端等均应接至该接地装置,并构成系统一点接地,音频设备正常不带电的金属外壳、部件等均应接至电气专用保护地线。

6.3、广播系统培训与售后服务质量保证

我公司一向非常重视为客户提供优质的售后服务以支持我们客户的成功。本公司愿为整套系统提供高质量的维护服务,特作如下承诺:
1、 系统设备的操作及日常维护工作,将由客户的技术人员负责,本公司技术部将提供相应的培训及指导。
2、 公司有储存充足的零配件,能保证客户不会因为缺乏零件而耽误系统运行。特殊情况,可提供相近型号设备进行暂时替补使用。
3、 本公司随时响应客户服务需求。
自工程验收报告签定之日起,硬件产品提供一年的免费保修,此问题出现的一切硬件的质量问题是由我公司提供免费维修和服务,其响应时间为48小时之内并提供24小时的热线服务;保修期过后,本公司提供相同质量的服务,对于合同中设备出现的质量问题,其产品以成本价更换,而对于由于人力破坏所出现的问题,本公司根据实际情况提供有偿服务。
上一方案:没有了!
下一方案:ZOS网络应急广播可视对讲系统4G覆盖-村村响方案
打印本页 | 关闭窗口

联系方式
020-36719001
www.zosound.com
广州市白云区白云湖街龙湖北路第三工业区二栋四楼
在线留言



版权所有©广州卓声电子科技有限公司   制作与维护:星河东莞网站建设   企业邮箱   粤ICP备2024200466号
